不锈钢气动闸阀

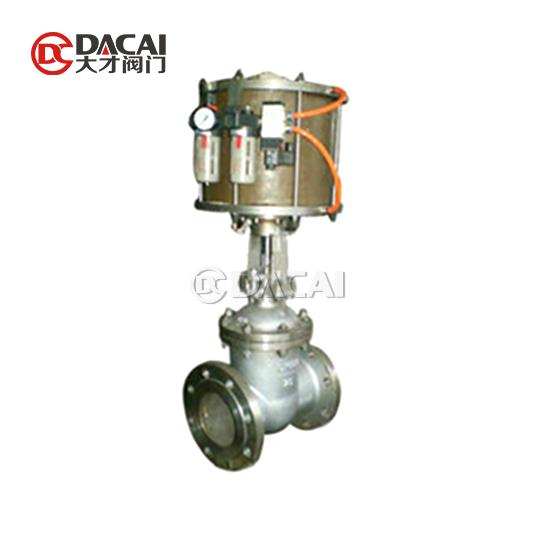

Z641W不锈钢气动闸阀

不锈钢气动闸阀是由活塞式气动执行器和不锈钢闸阀装配而成。气动闸阀属于直通式上下结构,以升降达到开关为目的的阀门,利用压缩空气为动力接受工业信号输出指令,驱动阀杆的旋转带动闸板上升和下降来完成阀门的开关。重庆气动不锈钢闸阀主要用于,制药行业、石油开采、食品行业、化工行业的管道上,作为对介质的开关和截断作用。也因为闸阀的结构形式为上下式,所以只适合作为开关并不适合作为调节来使用。

一、Z641W不锈钢气动闸阀简介

重庆大才阀门公司的不锈钢气动闸阀是由活塞式气动执行器和不锈钢闸阀装配而成。气动闸阀属于直通式上下结构,以升降达到开关为目的的阀门,利用压缩空气为动力接受工业信号输出指令,驱动阀杆的旋转带动闸板上升和下降来完成阀门的开关。重庆气动不锈钢闸阀主要用于,制药行业、石油开采、食品行业、化工行业的管道上,作为对介质的开关和截断作用。也因为闸阀的结构形式为上下式,所以只适合作为开关并不适合作为调节来使用。

二、Z641W不锈钢气动闸阀结构特点

1、选材考究,符合国内外相关标准,材料的质量高。

2、符合国内外先进标准的要求,密封可靠、性能优良、造型美观。

3、密封副配对先进合理,闸板和阀座的密封面采用不同硬度的司太立(Stellite)钴基硬质合金堆焊而成,密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。

4、阀杆经调质及表面氮化处理,有良好的抗腐蚀性、抗擦伤性和耐磨性。

5、采用楔式弹性闸板结构,中大口径设置推力轴承,磨擦力小,并配有撞击手动,启闭轻松自如。

6、介质流动方向完全不受限制,不扰流、不降低压力,介质可从闸阀的两侧任意方向流过、均能达到使用的目的,特别适用于介质流动方向可能改变的工况管路中。

三、Z641W不锈钢气动闸阀主要零部件材料

阀体、阀盖、阀板 铸钢
阀体及闸板的密封面 合金钢
阀杆 不锈钢
双头螺栓 35号钢
气缸 20号无缝钢管
活塞 铸铝合金
手动螺母 青铜
  石棉橡胶板
密封圈 缠绕式金属石墨垫片
活塞环及轴环 耐油橡胶○型圈
填料函 石墨石棉绳

四、Z641W不锈钢气动闸阀主要技术参数

公称通径 DN50~DN800(mm)
公称压力 PN1.6、2.5、4.0、6.4MPa
阀体材质 不锈钢304、316、316L
控制方式 气动控制(气源驱动)
温度范围 -29℃~550℃
供气压力 双作用:2-8bar/单作用:4-8bar
作用方式 双作用活塞式、弹簧复位式
适用介质 空气、水、蒸汽、油及硝酸、醋酸等腐蚀性流体
