Q911F不锈钢内螺纹电动球阀

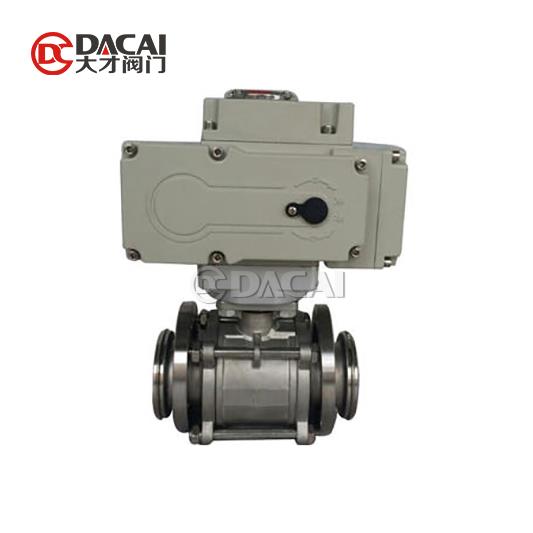

一、Q911F不锈钢内螺纹电动球阀简介
重庆不锈钢阀门公司的不锈钢内螺纹电动球阀结构合理、造型美观;阀座采用弹性密封结构,密封可靠。电动球阀启闭轻松,90度旋转开关,开关轻便,重量轻,体积小。球阀的阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲出。三片式球阀连接形式另有对焊(BW)承插焊(SW),并均可带国际标准ISO支架平台和锁定装置。重庆三片式球阀体积小,由三部分阀壳组成,通过四只较长螺栓从两端夹住中间阀体与阀球而成。其优点是维修拆卸时不用拆卸管路螺纹,直接拆卸四只螺栓,阀体中间部分即可取出,适用于轻工机械体积小空间窄的场合。
二、Q911F不锈钢内螺纹电动球阀结构特点
1、防火、防静电设计,美观大方,耐磨。
2、阀杆带有防脱出装置设计,功能强劲,性能好。
3、阀球上设计有压力平衡孔,球槽上有泄压孔设计。
4、双层阀杆填料与对压碟型弹片装置。
5、球阀结构紧凑、体积小、流通能力大。
6、阀体脱腊铸造,部件优选材质,精致美观。
7、三片式密封性能好、结构简单易维护、使用寿命长。
8、连接方式多样化:螺纹、焊接、承插焊、快装、法兰式。
三、Q911F不锈钢内螺纹电动球阀技术参数
公称通径mm | DN15-DN300 | |||
材料代号 | C | P | R | |
主要零件 | 阀 体 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
球 体 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |
阀 杆 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |
密封圈 | 增强聚四氟乙烯 对位聚苯 | |||
填 料 | 聚四氟乙烯 柔性石墨 | |||
适用工况 | 适用介质 | 蒸汽、水、油品 | 硝酸类 | 醋酸类 |
适用温度 | -28℃ - 300℃ | |||
执行器 | 型 号 | DA/SR系列、GTD/GTE系列、QGSY系列等 | ||
气源压力 | 0.4-0.7MPa |
四、Q911F不锈钢内螺纹电动球阀性能规范
试验压力 |
公称压力(Mpa) |
压力级(class) |
JIS(Mpa) |
|||||||
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
600 |
10K |
20K |
|
强度试验 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
3.1 |
7.8 |
15.3 |
2.4 |
3.8 |
密封试验 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
2.2 |
5.6 |
11.2 |
1.5 |
2.8 |
气密试验 |
0.5~0.7 |
五、Q911F不锈钢内螺纹电动球阀外形连接尺寸
公称通径 |
内螺纹连接 |
对焊连接 |
||||||||||
inch |
D |
L |
H |
管螺纹G |
B |
重量 |
尺寸(mm) |
重量 |
||||
L |
D1 |
D2 |
||||||||||
3/8 |
10 |
60 |
57 |
3/8″ |
95 |
0.34 |
70 |
10 |
18 |
0.32 |
||
1/2 |
15 |
75 |
68 |
1/2″ |
110 |
0.47 |
75 |
15 |
24 |
0.48 |
||
3/4 |
20 |
80 |
70 |
3/4″ |
110 |
0.68 |
90 |
20 |
28 |
0.68 |
||
1 |
25 |
90 |
80 |
1″ |
140 |
1.2 |
100 |
25 |
34 |
1.2 |
||
11/4 |
32 |
110 |
85 |
11/4″ |
140 |
1.9 |
110 |
32 |
41 |
1.9 |
||
11/2 |
38 |
125 |
100 |
11/2″ |
180 |
2.7 |
128 |
38 |
49 |
2.7 |
||
2 |
50 |
144 |
110 |
2″ |
180 |
3.9 |
154 |
50 |
62 |
3.8 |
||
21/2 |
64 |
186 |
130 |
21/2″ |
200 |
7.1 |
193 |
64 |
78 |
7.0 |
||
3 |
78 |
206 |
150 |
3″ |
250 |
11.5 |
222 |
78 |
94 |
11.4 |
||
4 |
98 |
240 |
170 |
4″ |
250 |
20.5 |
273 |
98 |
124 |
20.3 |
