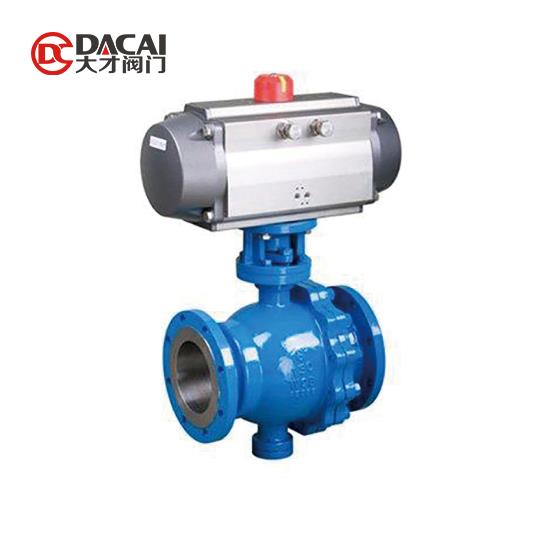

气动法兰球阀1

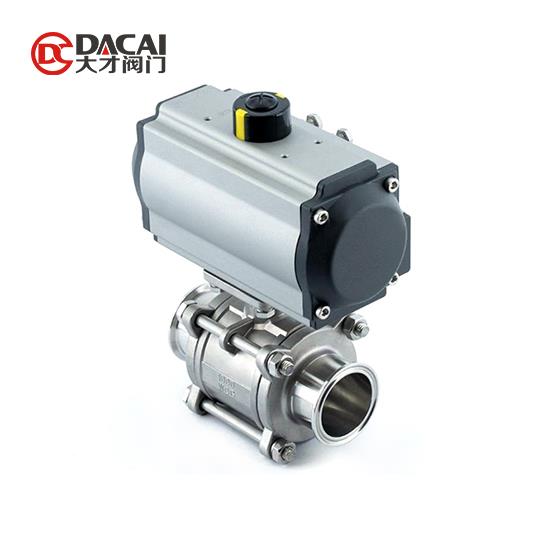

Q641F不锈钢气动球阀

重庆气动不锈钢球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。球阀开关轻便,体积小,可以做成很大口径,密封可靠,结构 简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,在各行业得到广泛的应用。

一、Q641F不锈钢气动球阀 产品简介

重庆气动不锈钢球阀是一种转角为90°的旋转类阀门,密封性能优良,流量系数大,流阻系数小,结构简单,使用寿命长,便于维修。配用的执行机构是引进国外先进技术生产的Bray系列气缸式执行机构,球阀分单作用和双作用两种型号。重庆气动球阀广泛应用于化工、石油、轻纺、电力、食品制药、制冷、造纸行业的系统控制。

二、Q641F不锈钢气动球阀 产品特点

1. 流体阻力小,其阻力系数与同长度的管段相等。

2. 结构简单、体积小、重量轻。

3. 紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。

4. 操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。

5. 维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。

6. 在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。

7. 适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。

三、Q641F不锈钢气动球阀 主要技术参数

公称通径DN(mm) DN15~DN400
公称压力 1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K
适用介质 水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等
介质温度 -40~+180℃ -40~+350℃
泄漏量 0 符合ANSIB16.104 5级标准
球体转角 90°
阀体材制质 A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M
阀座材料 聚四氟乙烯(常温)、特制PPL(高温)
防爆级组 dⅡBT4(d2c4)(可供普通型、防爆型二种规格)
电磁阀电源 220VAC、24VDC
气源压力 MPa 0.4~0.7MPa
固有可调比 R 100:1

四、Q641F不锈钢气动球阀 安装与使用注意事项

(1)气动球阀在安装使用之前,必须对阀门进行安装前的检查和开关运行试验。只有在运行动作正常的条件下,才能安装使用。

(2)气动球阀的安装要尽可能使阀门与管路法兰同心,并加支撑固定。不能使球阀受其它外力作用,以免损坏阀门的中密封及阀门变形。造成阀门开关不灵及阀门的损坏而无法使用。

(3)要保证气动球阀及气动元件所提供的动力气源必须是洁净,尽可能不带油污及水。清洁度应小于0.4微米。

(4)接入气源之前,必须清洁供气管路,气源接口和开关等器件,以防由于管路不清洁带上污物和泥沙冲入气动执行单元而造成故障。

(5)气动执行器、电磁阀、定位器、过滤器、减压阀等的连接,可用铜管或尼龙管,为以防防尘及减小噪声,排气口应安装消声器或消声节流阀。

(6)安装好以后,对气动阀门应进行试验,给气动执行器加压至额定值,压力为0.4~0.7mpa,对气动球阀进行开关试验,观察阀门的开闭情况。应转动灵活无卡阻现象。在开关如有卡阻现象可增高气压,反复开关使阀门调到开关灵活即可。

(7)安装调试开关型气动球阀时,先用手动装置进行(电磁阀上的手动按钮)调试、动作正常后在通电调试。

(8)气动球阀应定期进行维护保养阀杆转动处,应三个月加油(机油)一次。定期对气动执行单元和配合使用的空气过滤器进行放水、排污。正常的情况下六个月检查一次,每年检修一次。
